產品介紹

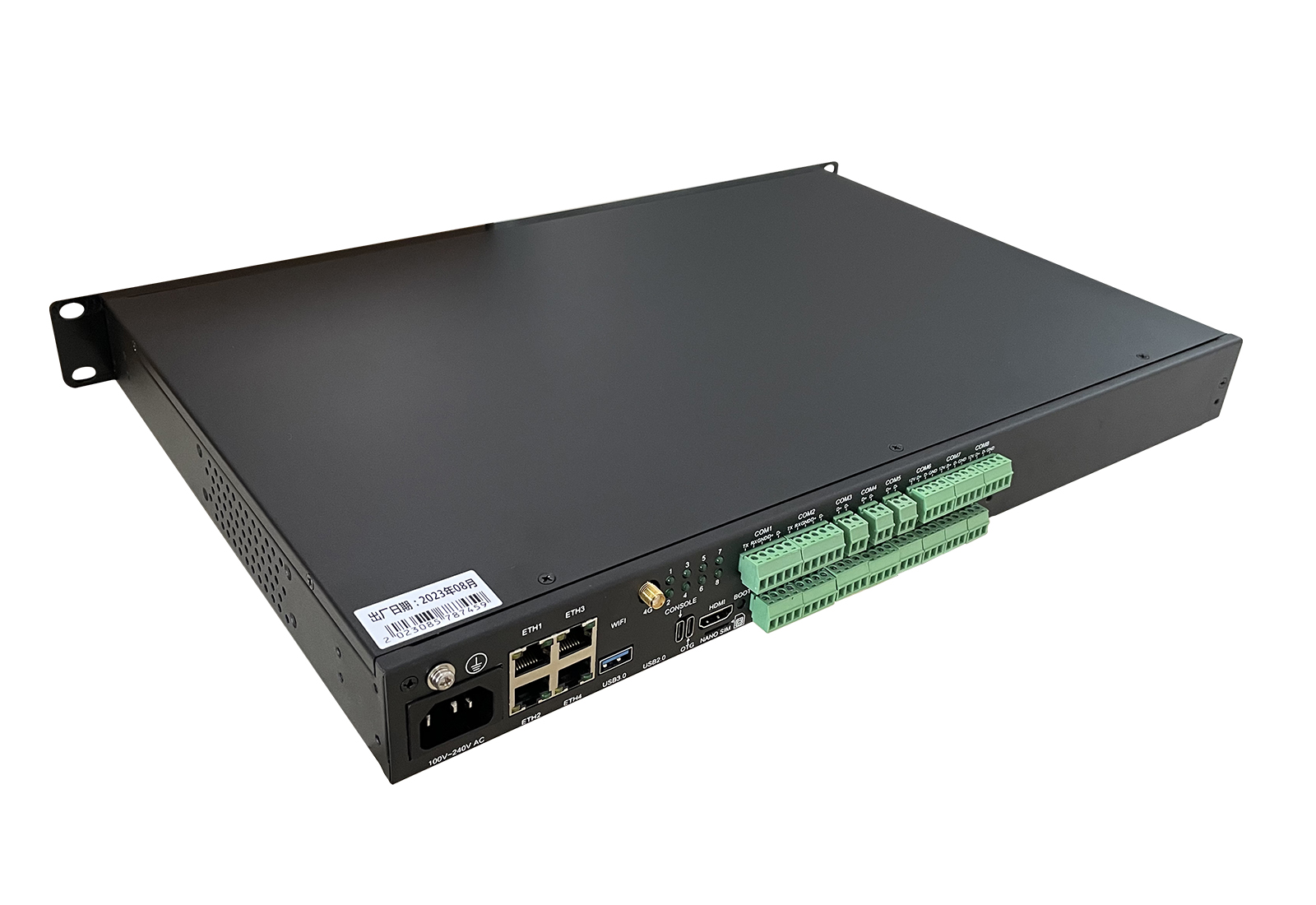

一體化監控主機ARM-LINUX 是針對現代化智能系統、數據中心等重要場所開發的一款新一代多用途的 ARM 監控主機，具有如下特點：
1. 10 年 ARM 嵌入式監控主機現場經驗，真正精工設計；
2. 真正嵌入式 Ubuntu 操作系統，病毒絕緣體、運行更穩定，更安全；
3. 硬件一體化高度集成，工程部署 更簡潔；
4. 低功耗，無風扇、高性能 CPU 系統，更節能，更環保，更穩定；
5. SD 卡存儲，可外接 M.2 硬盤，徹底擺脫硬盤機械帶來的安全隱患；
6. 抗電磁干擾、信號隔離，防反接、防短路設計、運行更穩定。
BC-U212 選用了接線端子、USB 和 RJ45 等標準化接口，這種設計易于后期維護，使用時無需外接接口，該款主機符合目前行業最新的19英寸機架式結構設計標準，通過把主機與模塊整合并統一歸置，既掃除了機房的接地隱患，又提高了機房的安全系數，同時節約了機房內有限的電源插座資源,使外部傳感器的供電可由主機來提供，無需另接電源，配合動環軟件實現UPS監控、配電監控、空調監控、 視頻監控、門禁監控、溫濕度監控、電氣火災檢測、防盜監控等，并可通過本地聲光報警、短信報警等方式，在出現異常情況時，第一時間向機房管理人員發出報警提醒。該款主機還支持?jǐn)?shù)據采集處理、聯動控制，可代替人工巡檢，實現無人值守，極大提高了維護效率，降低了管理成本。
技術參數
一體化監控主機ARM-LINUX 是針對現代化智能系統、數據中心等重要場所開發的一款新一代多用途的 ARM 監控主機，具有如下特點：
1. 10 年 ARM 嵌入式監控主機現場經驗，真正精工設計；
2. 真正嵌入式 Ubuntu 操作系統，病毒絕緣體、運行更穩定，更安全；
3. 硬件一體化高度集成，工程部署 更簡潔；
4. 低功耗，無風扇、高性能 CPU 系統，更節能，更環保，更穩定；
5. SD 卡存儲，可外接 M.2 硬盤，徹底擺脫硬盤機械帶來的安全隱患；
6. 抗電磁干擾、信號隔離，防反接、防短路設計、運行更穩定。
BC-U212 選用了接線端子、USB 和 RJ45 等標準化接口，這種設計易于后期維護，使用時無需外接接口，該款主機符合目前行業最新的19英寸機架式結構設計標準，通過把主機與模塊整合并統一歸置，既掃除了機房的接地隱患，又提高了機房的安全系數，同時節約了機房內有限的電源插座資源,使外部傳感器的供電可由主機來提供，無需另接電源，配合動環軟件實現UPS監控、配電監控、空調監控、 視頻監控、門禁監控、溫濕度監控、電氣火災檢測、防盜監控等，并可通過本地聲光報警、短信報警等方式，在出現異常情況時，第一時間向機房管理人員發出報警提醒。該款主機還支持?jǐn)?shù)據采集處理、聯動控制，可代替人工巡檢，實現無人值守，極大提高了維護效率，降低了管理成本。
技術參數
| 硬件配置 | CPU | Cortex-A72*2/Cortex-A53*4，主頻 1.8GHz， 內存 LPDDR4-2GB，存儲 EMMC5-8GB |
| USB | 1 個 USB3.0 接口 | |
| TF 卡 | 1 個 TF 卡插口（MircoSD 卡） | |
| 以太網口 | 4 個 100/M 網口 | |
| 串口 | 2 個 RS232/485 復合串口，14 個 RS485 串口 | |
| CONSOLE | 1 個 USBType-C 調試串口 | |
| IO 通道 | 8DI，4DO | |
| 工作條件 | 電源輸入 | 1 路 220V |
| 功耗 | <19W | |
| 環境溫度 | -20℃~55℃ | |
| 環境濕度 | 10%～90%RH，無凝露 | |
| EMC指標 | 靜電防護 | 接觸放電 : ±6KV；空氣放電: ±8KV |
| EFT 防護 | ±2KV | |
| 外形結構 | 長×寬×高 | 440MM ×300MM ×44MM |
| 安裝方式 | 1U 標準機架前面板安裝，壁掛安裝 | |

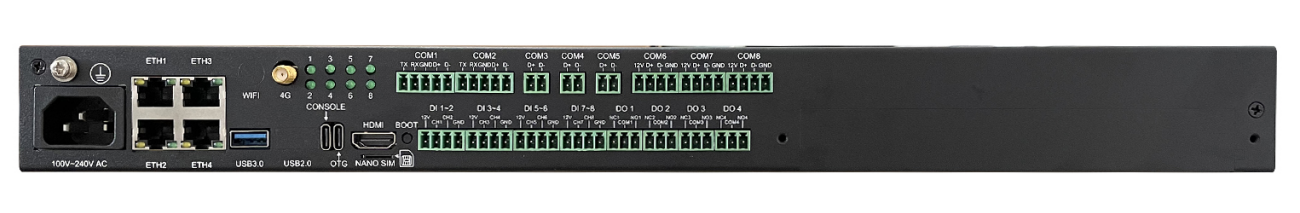

接線端子定義如下：
| 接口類型 | 絲印 | 定義 |
|
DI1～DI8 |
12V | 對外供電輸出 12V |
| CH1～CH8 | 開關量輸入通道 1～8 | |
| GND | 對外供電輸出 GND | |
|
DO1～DO4 |
NC1～NC4 | 開關量輸出 1～4 常閉端 |
| COM1～COM4 | 開關量輸出 1～4 公共端 | |
| NO1～NO4 | 開關量輸出 1～4 常開端 | |
|
COM1～COM2 |
TX1～TX2 | 串口 1～2 的 232 發送 |
| RX1～RX2 | 串口 1～2 的 232 接收 | |
| GND1～GND2 | 串口 1～2 的 232 信號地 | |
| D1+～D2+ | 串口 1～2 的 485 +(A) | |
| D1-～D2- | 串口 1～2 的 485 - (B) | |
| COM3～COM5 | D3+～D5+ | 串口 3～5 的 485 +(A) |
| D3-～D5- | 串口 3～5 的 485 - (B) | |
|
COM6～COM8 |
12V | 對外供電輸出 12V |
| D6+～D8+ | 串口 6～8 的 485 +(A) | |
| D6-～D8- | 串口 6～8 的 485 - (B) | |
| GND | 對外供電輸出 GND | |
| COM9～COM16 | D9+～D16+ | 串口 9～16 的 485 +(A) |
| D9-～D16- | 串口 9～16 的 485 - (B) |
