一、概覽

中國移動、中國電信、中國網通、中國聯通等大型電信運營商擁有大量的通信機房，包括中心機房、模塊化辦公機房、接入網機房等。這些機房的監控是運營商的責任。維修部的主要工作之一，經過多年建設，對中央機房和模塊局機房的監控已基本完善。但由于接入網機房數量眾多，除了少數非常富裕的地區外，大部分接入網機房并沒有實施監控管理。

無監控管理存在以下問題：

機房設備被盜事件頻發，盜竊無法報警、監控、記錄，導致犯罪分子逍遙法外。

維修人員的巡檢過程無法規范監督管理，沒有客觀記錄何時、何人、多長時間完成維修工作。

機房沒有門禁和安全系統。無人值守時，無法及時發現問題。運營商的安全部門要承擔很多額外的責任。

供電系統不監控，停電，市電供電異常，通訊電源狀態不監控，停電后因過放而損壞備用電池。

機房空調常年開，運營電費高。

環境沒有監控，水災、火災等無法及時處理……

針對電信機房分布廣、數量多、維護人員多、管理監控難度大等特點，確保電信機房集中管理、統一監控、快速響應，降低維護成本，提高運營水平和維護。質量等目標，推出一套基于IP的電信機房智能網絡監控維護系統整體解決方案，具有極高的性價比，同等條件下可以以現有解決方案1/2的價格完成接入監控量。網絡機房的視頻和電源環境監控。

二、項目設計

1、組件

(一)視頻監控系統：遠程機房的視頻和音頻通過網絡視頻監控設備傳回中心，遠程專家可以通過視頻和語音對本地技術人員進行指導；通過圖像監控與報警聯動，具有突發事件的預警和及時處理的功能。

三、機房設備監控的實現方法

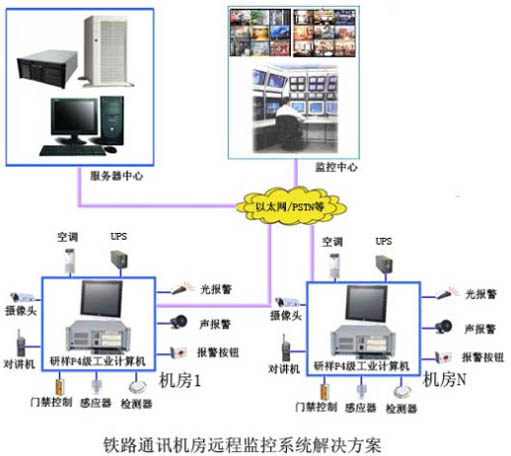

監控系統主要由以下幾部分組成：監控設備、監控設備、傳輸通道、監控中心。將配電、電力監測、環境監測、圖像監測相結合機房監控解決方案，提出構建基于TCP/IP傳輸技術的數字化、網絡化機房監控系統項目。

(一)攝像機：負責采集機房?jī)?nèi)的活動圖像，可以采集大門、機房通道、機柜等現場圖像。

(二)報警監控設備：包括很多設備，比如門磁、微波/紅外輻射、玻璃破碎機等。如果發生火災、非法闖入、故意破壞等，相關的報警器會發出報警信號。

(三)環境監測設備：適用于監測室內溫濕度變化、新風風機和漏水監測儀等機房環保設備。系統可以為每臺設備設置上下限報警，超過狀態會自動報警，報警。

(四)電源監控設備：配電設備負責整個系統的供電，保證系統的連續運行。一般由一次配電、二次配電、電池組成pack、UPS、Mine 等重要設備。

火災監控設備：包括煙霧探測設備和報警主機。發生火災時，可聯動視頻并有警笛提示。

(五)門禁系統：為了控制和管理機房人員的進出，可以在門口安裝門禁系統，開門時錄像可以激活相機設備的功能。

(六)視頻服務器：負責將攝像機的模擬音視頻信號轉換成數字信號。一般視頻服務器可以有1-16路視頻信號，可以進行數據壓縮同時，視頻服務器采用嵌入式模塊化結構，設備輕巧緊湊，安裝方便，一個機房可安裝一臺或多臺視頻服務器，視頻服務器提供豐富的數據接口，如以太網接口、RS232/485、報警I/O等，只要相關監控設備開放通訊協議實現數據采集和聯動。

視頻服務器通過網線連接到網絡交換機，將壓縮后的視頻信號等數據信號通過網絡發送到監控中心；同時可以接受監控中心的指令，控制攝像機的運行，聯動聲光報警設備。

(七)數據服務器：數據服務器采用嵌入式結構，具有通訊接口、遙測接口、遙信接口、遙控接口等多種數據接口，可采集、記錄各種環境參數。數據采集??服務器由傳感器和數據處理單元組成，作為新一代環境監測系統，具有以下功能：與以太網或互聯網連接，可以運行通用的TCP/IP協議。它的應用，以太網和TCP/IP帶來了更低的布線成本、軟件的標準化和網絡系統的可擴展性。

(八)網絡監控軟件：監控中心必須處理所有前端數據，包括音視頻、安防報警、配電、環境參數、門禁系統等，并能分析和記錄其數據 如果有報警信號，系統還會快速聯動前端攝像頭或其他設備，向工作人員發出明顯的聲光電報警信號，及時處理突發事件。

(九)中心除了處理前端監控?cái)?shù)據，更重要的是提供用戶管理功能，包括用戶登錄、優先級分配、控制信號協調、實時數據監控、數據存儲、面向用戶的服務和管理，例如檢索、播放、備份和恢復。

主要軟件模塊

設備管理模塊：包括系統設備參數管理、安全防護管理、數據庫顯示和狀態。

電子地圖模塊：電子地圖編輯和圖標設置。

報警模塊：設置報警設備、布撤防時間、系統聯動設置。

錄像模塊：設置錄像計劃，提取錄像文件機房監控解決方案，備份錄像記錄。

系統日志：查看在線用戶數和系統運行狀態。

(十)供電系統：在供電系統中，可配備UPS提供恒壓恒頻不間斷電源，以保護服務器和計算機在瞬間斷電的情況下正常工作和數據備份故障；為提高供電能力，可提供自動化程度高的柴油發電機組，保證交流同步發電機適應UPS為非線性負載的特性，從而保證表明UPS可以在沒有市電的情況下可靠地為負載供電。
